Пульсация светового потока


На многие вещи, связанные с повседневной деятельностью человека, зачастую влияет качество света—это давно известный факт. Иногда мы даже не задумываемся о последствияхпроцессы проходят на подсознательном уровне, почти как во сне. Как снизить нагрузку на мозг в четыре раза и увеличить эффективность труда, а также о других эффектах пульсации светового потокаподробнее в нашей статье.


В двух словах

Пульсация светового потока = эффект мерцания.

Снижение пульсаций источника света является важной составляющей в борьбе за качество света. В последнее время одним из заметных трендов на рынке LED-освещения становится гонка за нулевым значением коэффициента пульсации. Так ли это важно на самом деле, давайте разбираться.


Подробнее о коэффициенте пульсации

Пульсация светового потока—это одна из основных характеристик источников искусственного освещения, отражающая частоту мерцания и качество света в целом. Характеризуется данный эффект специальным параметром—коэффициентом пульсации.

Для тех, кто любит формулы и ГОСТы

Коэффициент пульсацииэто относительная величина и измеряется она в % от разности максимального и минимального значений освещенности в люксах, приведенная к усредненному значению освещенности за период.

В России  ограничения по значениям Kп светильников регламентируются СНиП 23-05-95, ГОСТ 17677-82 и СанПиН 2.2.2/2.4.1340-03. В Европе и США подобных норм не существует. Основные ограничения, существующие в России:

  1. Пульсации освещенности, частотой до 300 Гц, на рабочих местах не должны превышать 20%, в некоторых случаях (при работе с ПЭВМ) – 5%.

  2. В местах временного пребывания (коридоры, лестницы, переходы и т.п.) уровень пульсации не нормируется.

  3. Не нормируются пульсации освещенности, частота которых превышает 300 Гц.

Предыстория появления эффекта

Физика работы LED такова, что включение диода возможно только при определенном значении силы тока и его направлении. Для подключения светодиодных светильников в цепях переменного напряжения (бытовой сети) и управления их яркостью мы, как специалисты-светотехники, вынуждены применять специальные пускорегулирующие устройства—LED-драйверы и диммеры с широтно-импульсной модуляцией—ШИМ (о ней читайте в нашей следующей статье).

И здесь все просто—колебания тока на выходе таких устройств порождает колебания светового потока LED, именно поэтому применение пускорегулирующей аппаратуры в системах освещения порождают подобный специфический эффект.

В этом плане обычная лампа накаливания подвержена тем же самым воздействиям со стороны питающей сети. Однако, она более инертна по своим характеристикам, поэтому мерцания частотой в 50 Гц фактически отсутствуют.

Теперь немного о том, как пульсация света может влиять на самочувствие человека и чем она опасна.


О пороге восприятия частоты пульсаций света и их влияние на человека

В большинстве случаев человеческий глаз не фиксирует пульсацию источника искусственного света, поскольку существует определенный порог восприятия, связанный с особенностями нашего зрения и частотой самих пульсаций.

Многократными исследованиями доказано, что критическая частота восприятия пульсаций—300 Гц, при достижении этого значения человеческий мозг перестает воспринимать их как таковые. При частоте до 120 Гц мозг на подсознательном уровне воспринимает пульсацию как некий “месседж” и пытается его обработать. Считается, что таким образом, человек воспринимает до 4 частот мерцаний от различных источников света, что в значительной степени повышает “загруженность” его центрального вычислителя—головного мозга.

Можно выделить два вида влияний пульсации светового потока на человека: краткосрочные и долгосрочные, см. таблицу 1.



Таблица 1

Влияние пульсаций на человека

Краткосрочное влияние

Долгосрочное влияние

  • усталость органов зрения

  • снижение внимания

  • утомляемость организма

  • замедление активности мозга

  • тошнота и нарушение пищеварения

  • нарушение циркадных ритмов

  • депрессия

  • бессонница

  • патология сердечно-сосудистой системы

  • патология органов зрения

  • патология ЖКТ

  • эректильная дисфункция

  • расстройство НС


Стробоскопический эффект — положительные и отрицательные стороны

Наиболее опасным последствием пульсации света можно назвать стробоскопический эффект на промышленных объектах, где присутствуют быстро движущиеся открытые механизмы и детали машин. Частота их вращения может совпасть с частотой мерцания света и может показаться, что механизм неподвижен, что зачастую является причиной серьезных травм и повреждений, см.рисунок ниже

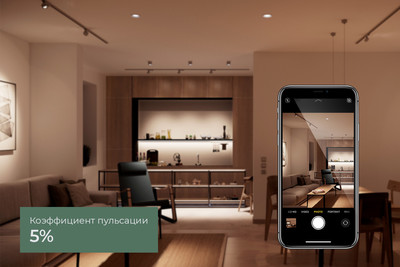

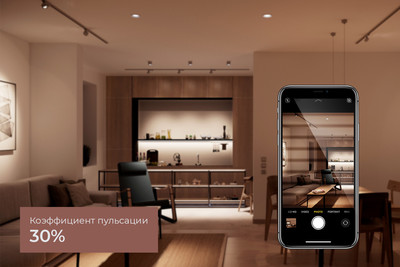

Эффект мерцания источника света может быть зафиксирован при фото- и видеосъемке на коротких выдержках—тот эффект, о котором было рассказано в самом начале статьи. Данный неприятный момент может испортить не только несколько фотографий, но и испортить имидж студий и съемочных павильонов.

Световое оборудование для клубов и концертных площадок

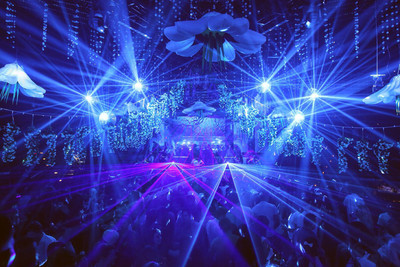

Лазерные и диодные стробоскопы—это одни из самых распространенных световых девайсов, которые любят применять в клубах и на дискотеках. Интересный кратковременный световой эффект повышает настроение посетителям и является абсолютно безвредным для человека.


В заключение от Aledo

В последнее время нам все чаще приходится слышать о том, что на рынке появляются светильники с коэффициентом пульсации 1-2%—это результат борьбы производителей LED за конкурентные преимущества, о которых мы писали в самом начале статьи.

Наша позиция в этом вопросе такова: коэффициент пульсации источника света 20%—это абсолютно нормальное и допустимое значение, обозначенное в ГОСТе и СанПиНе. Конечно, существуют условия труда и быта человека, где необходимо максимальное снижение Kп (до 5% и ниже), но это весьма частные и редкие случаи. Мы всегда стараемся анализировать проект, исходим из реальных потребностей наших клиентов и предлагаем наиболее рациональные варианты для систем освещения.

Кстати, в шоуруме kaledoscop есть специальный прибор, который мы используем для тестирования наших решений и поставляемого оборудования,—пульсометр. Приезжайте к нам в гости, за чашкой кофе или чая, мы сможем показать на деле, что такое пульсация светового потока и какие решения существуют в России и мире для снижения подобного эффекта.
