Управление светом прошло долгий и активный путь своего развития от аналоговых диммеров, до цифровых протоколов. Сейчас уже на полных правах наступает новая его форма - беспроводное управление.
Разработок в этом направлении было очень много и мир светотехники долгое время не мог определиться с фаворитом, который бы стал своего рода стандартом в этой области. На опыте всех предыдущих протоколов, к новому типу управления сформировалось несколько обязательных требований:
Во-первых, благодаря тому, что сейчас каждый человек обладает персональным гаджетом, логичным напрашивается использовать его в качестве индивидуального пульта управления.
Во-вторых, стандарт не должен базироваться на сети WIFI, так как она имеет ряд недостатков: часто закрыта, подвержена перегрузкам и может иметь перебои в подключении.
В-третьих, вся настройка и управление любой сложности должны быть доступны и просты для конечного пользователя и могут быть изменены на любой стадии проекта без вызова специалиста.
Эти и многие другие особенности воплотились только в одном протоколе – CASAMBI.
Он был разработан в 2011 году в исследовательском центре NOKIA и за время своего развития постепенно завоевал доверие огромного количества пользователей.
1 Принцип работы
CASAMBI - это цифровая система управления, основанная на сигнале Bluetooth Low Energy. Это сигнал с низким уровнем потребления электроэнергии на смартфонах, планшетах и других гаджетах, который был специально создан для постоянной связи периферийных устройств.
Каждое устройство CASAMBI оборудовано чипом с сигналом Bluetooth Low Energy. Оно подключается к светильнику или группе, не требуя дополнительных проводов.
Устройства являются одновременно приемником и передатчиком этого сигнала, который работает на расстоянии до 50м. Умные приборы CASAMBI, между двумя из которых расстояние не превышает 50м, сами находят друг друга и объединяются в mesh-сеть. Каждое устройство содержит в себе всю информацию о системе, благодаря чему сеть не имеет центра управления. Каждый прибор CASAMBI является таким центром.
В одну сеть можно объединять до 127 устройств. Однако система является масштабируемой, можно управлять и объединять неограниченное количество сетей и управлять ими одновременно.
Bluetooth Low Energy активирует излучение только при каком-то событии в системе. В статичном состоянии дополнительных радиоволн нет, что в целом позволяет назвать эту технологию экологичной.
2 Что можно подключить к системе?
На данный момент на рынке существует большой выбор продуктов CASAMBI для подключения большинства видов светодиодных светильников:
- Светильники 220V
- Низковольтные системы 12-24V
- Светодиодные ленты

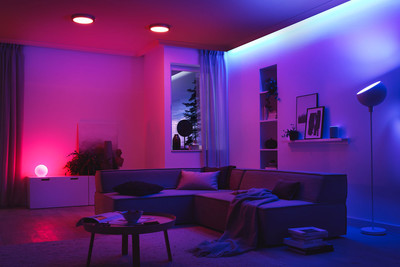

CASAMBI поддерживает управление цветом, соответственно приборы и ленты с заложенным функционалом так же подключаются к системе:
- RGB(W)
- Tunable white
CASAMBI интегрируется в любой протокол диммирования:
- TRIAC (по отсечке фазы)
- DALI
- 1-10(0-10)V
- ШИМ
В систему можно добавить различные сенсоры и датчики:
- Освещенности (дневной свет)
- Присутствия
- Качества воздуха
- Электрической мощности
3 Способы управления

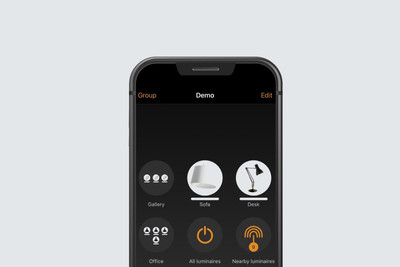

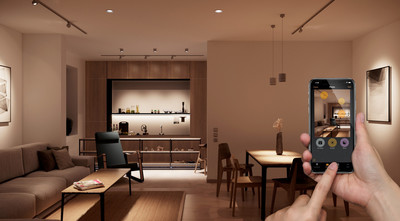

1. Самый удобный и расширенный вид управление – это бесплатное фирменное приложение CASAMBI. Оно устанавливается на любой гаджет: смартфон, планшеты или часы, на базе IOS или Android.
С помощью него происходит первоначальный поиск и объединение устройств и последующая настройка сети. Приложение отличается интуитивным интерфейсом, с которым может разобраться любой пользователь без какой-либо специальной подготовки.
Приложение в обычном режиме работает только посредством сигнала Bluetooth. Когда CASAMBI подключается к интернету, все настройки сети автоматически сохраняются в облачном хранилище данных.
Если нужно управлять сетью удаленно, то можно использовать любой гаджет с программой CASAMBI рядом с сетью как шлюз, к которому можно подключиться, зная имя и пароль конкретной сети.

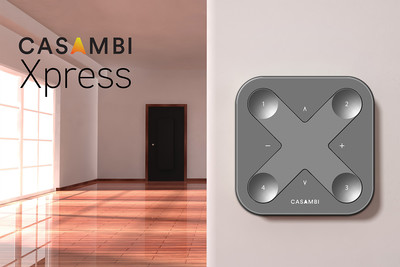

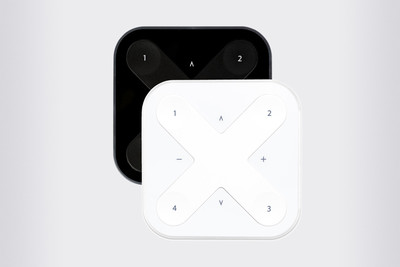

2. Фирменный настенный выключатель/переключатель сцен Х-press. Работает на батарейке, поэтому устанавливается беспроводным способом в любом удобном месте.

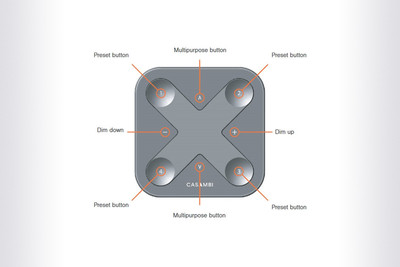

Х-press позволяет включать\выключать отдельные светильники, группы и сценарии, а также менять их яркость и цвет в ручном режиме. Кнопки настраиваются индивидуально через приложение.
3. Как поставщик решений CASAMBI дает возможность другим производителям разрабатывать собственные продукты на базе фирменного чипа. Поэтому на рынке представлены диммеры, выключатели и переключатели различных конфигураций от сторонних производителей.
4. Светильники с управление CASAMBI можно контролировать обычными настенными переключателями и кнопками 220B.
4 Возможности мобильного приложения

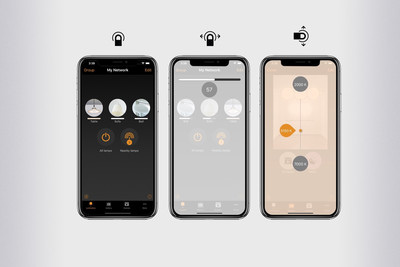

Приложение Casambi очень удачно спроектировано для простого ввода в эксплуатацию и контроля освещения. Для удобства пользователя приняты интуитивно понятные жесты:
- Коснитесь светильника, чтобы включить или выключить его.
- Проведите в сторону по экрану, чтобы настроить яркост.
- Вверх и вниз – для увеличения/уменьшения цветовой температуры и тд.
Подробную инструкцию по приложению можно скачать здесь.

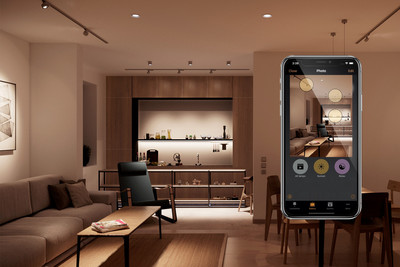

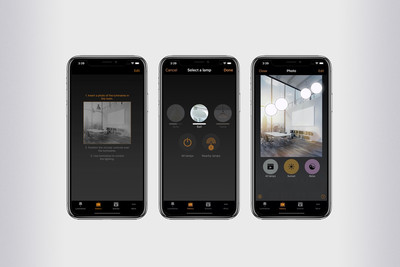

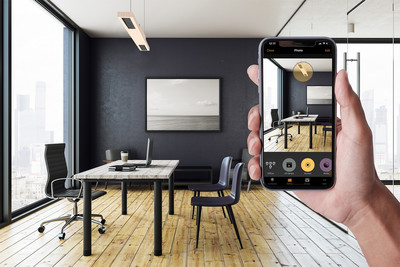

Уникальная функция галереи позволяет пользователям загружать собственные фотографии пространства, отмечать позиции светильников и управлять ими.
Какие действия доступны в приложении:
Управление яркостью Базовая и самая универсальная функция для контроля освещения – это диммирование. Позволяет быстро настроить яркость искусственного света под нужное время суток, атмосферу и род занятий.

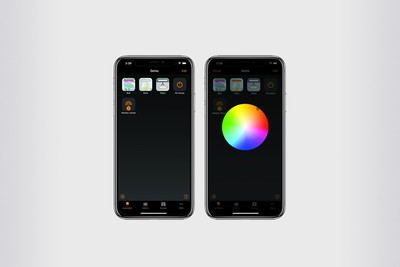

Управление цветом и цветовой температурой Приложение позволяет регулировать цвет свечения для приборов с заложенным функционалом в пару касаний. Это изменения теплоты белого свечения (Tunable white) и управление цветным светом RGB, RGBW и другие.

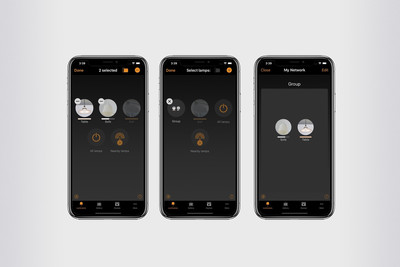

Группировка Светильники можно объединять в группы для удобного управления. Для этого нужно просто перетащить один светильник или группу в другой. Они автоматически создадут единый объект управления.
Светильник, находящийся в одной группе, не может одновременно состоять в другой.

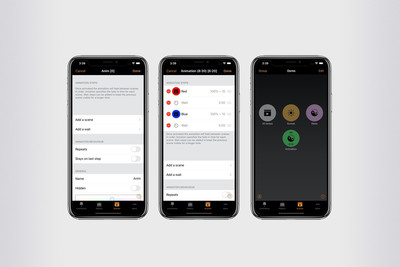

Статичные сцены В приложении можно создавать сценарии освещения для разных потребностей пространства. Можно настроить включение, яркость и цветность конкретных приборов и групп для создания атмосферы в одно касание. Каждый прибор или группа могут находиться в разных сценариях одновременно.
Динамичные сцены Статичные сцены можно переключать автоматически из одной в другую с определенным шагом времени (минимум 1 секунда). Сцены можно переключать единоразово или по кругу. Таким образом создаются динамические сцены или иначе- анимации.
Встроенный GPS Модули Casambi способны рассчитывать местное время восхода и захода солнца, опираясь на местоположение по GPS. К этим данным можно также привязать события умного освещения.
Датчик дневного света Этот датчик измеряет количество света в помещении и автоматически может уменьшить или увеличить яркость освещения, включить или выключить сцены, группы или отдельные приборы.

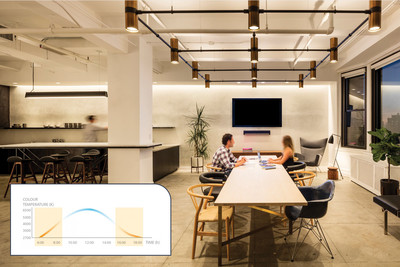

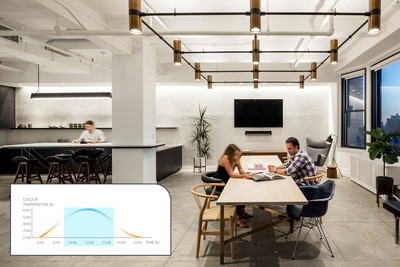

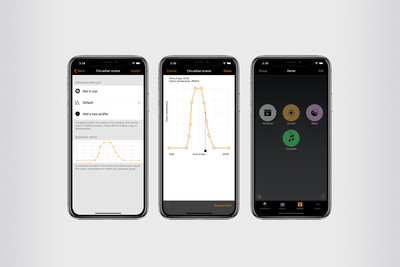

Современный тренд на биодинамическое освещение (Human centric lighting), которое подразумевает определенное количество и цветность электрического освещения в зависимости от времени суток, все еще пользуется большой популярностью. CASAMBI дает возможность организовать такое освещение максимально просто и удобно по сравнение со всеми остальными существующими протоколами управления. Освещение можно привязать либо ко времени, либо к положению солнца, либо к количеству дневного света.
Датчик присутствия Работу отдельного светильника, группы или сцены можно привязать к датчику присутствия в помещении. CASAMBI способна сама обрабатывать данные с датчика и включать свет, когда это необходимо. Такая функция полезна для экономии электроэнергии и создает комфорт для человека в темное время суток.
Календарь и астрономические настройки Включение и выключение сцен, анимаций и групп можно настроить автоматически с помощью функций календаря и таймера. Все модули Casambi имеют функцию отслеживания времени.
Иерархия управления Иерархия системы управления Casambi позволяет настраивать приоритеты в управлении с помощью ручных средств (приложение, переключатели и кнопки) с автоматическими средствами управления освещением (датчики и таймеры).
5 Заключение
Благодаря всем перечисленным особенностям, CASAMBI представляет собой удивительный баланс простоты установки, функциональности и удобства использования, что позволяет ей закрывать бесчисленное множество задач управления освещением в объектах частного и коммерческого назначения.
